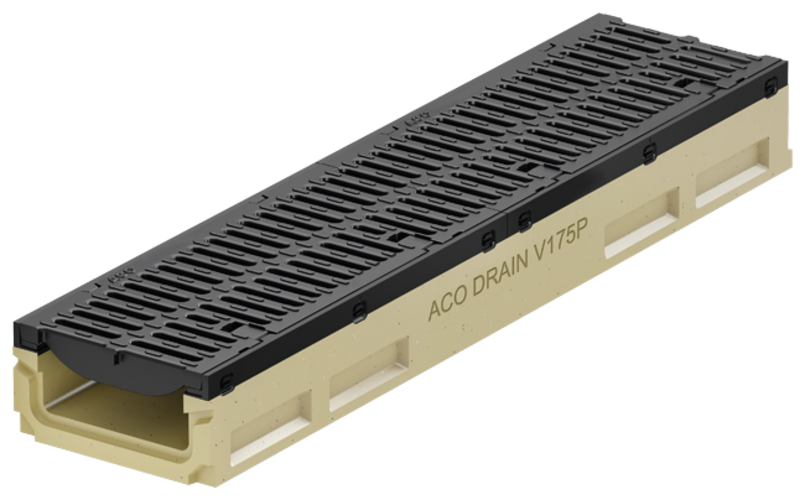

Lågprofilränna utan fall

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.478 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Med Powerlock självlåsande galler
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Med utbytbar integrerad dämpning
  • Ränna tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 175 mm
  • Belastningsklasser A 15 – F 9001)
  • Med 8 mm kantskydd i gjutjärn EN-GJS, CDP-belagd
  • Med steggaller i gjutjärn EN-GJS, CDP-belagt
  • Intagsområde: 685 cm²/m
  • Spaltbredd 12 mm
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörstos för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörstos
  • För typ Q+ :
    • Belastningsklass A 15 – E 600
    • Med rutgaller i gjutjärn Q+ i gjutjärn EN-GJS, CDP-belagt
    • Intagsområde: 640 cm2/m
    • Spaltbredd 18 mm
    • Passar mycket bra till rampavvattning och lutande ytor
  • Som tillval med eller utan vertikal vätsketät röranslutning
  • Typen med vertikal, vätsketät röranslutning finns som tillval med eller utan vertikal läppringstätning (LLD) i NBR eller ingjuten PE-HD SDR 17.6 rörstos, i synnerhet för användning enligt NTA.
Röranslutning

DN/OD
ViktArt.

nr
LängdBreddHöjd

början/slut
[mm][mm][mm][mm][kg]
100023512051,811625
100023512011051,111627
16051,511626

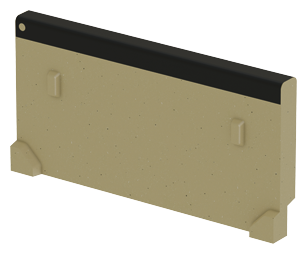

Universal tät gavel (lågbyggd ränna)

Passar till
  • Grund ränna V 175 P
Beskrivning
  • För rännans början och slut
  • Tillverkad i polymerbetong
  • Med EN-GJS sargkant i gjutjärn, CDP-belagd
  • Total längd 20 mm
  • Vikt: 1,5 kg

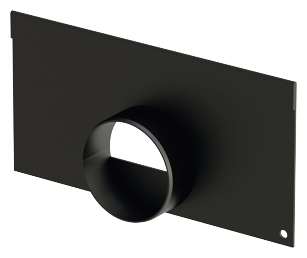

Tät gavel med muff (grund ränna)

Passar till
  • Grund ränna V 175 P
Beskrivning
  • För rännslut
  • Galvaniserat stål, CDP-belagd
  • DN/OD 75
  • Total längd: 40 mm
  • Vikt: 0,4 kg

Polyesterhäftmassa

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg
RSK-nr: 2919318
