Inspektionsmodul

Produktfördelar

  • Med nationellt tekniskt godkännande (NTA) Z‑74.4-53 för användning i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande substanser).
  • Ränna i monolitisk design utan vidhäftningsfog, naturell
  • Med ACO DRAIN® säkerhetsfals (SF)
  • Med V-format tvärsnitt
  • Tillverkad i polymerbetong

Produktinformation

  • Rännsystem enligt EN 1433/DIN 19580
  • Nominell storlek 100 mm
  • Belastningsklasser D 400 – F 9001)
  • Enligt det nationella tekniska godkännandet (NTA) tillåts endast typen med ingjuten PE-HD rörsockel för röranslutningar i LAU-system (system för förvaring, påfyllning och överföring av vattenförorenande ämnen).
  • Leveranstid vid förfrågan för typen med ingjuten PE-HD rörsockel
  • Som tillval med förgjuten knock-out eller vertikal, vätsketät röranslutning
  • Typen med vertikal, vätsketät röranslutning finns som tillval med eller utan vertikal läppringstätning (LLD) i NBR eller ingjuten PE-HD SDR 17.6 rörstos, i synnerhet för användning enligt NTA.
  • Med förgjutna sidoöppningar för hörn-, T- och tvärfogar
  • Med steggaller i gjutjärn EN-GJS
InloppsareaTypViktArt.

nr
LängdNominell breddBreddHöjd

början/slut
[mm][mm][mm][mm][cm²/m][kg]
500100160275380RD 100 V 0.125,310775
500100160275380RD 100 V 0.225,810778

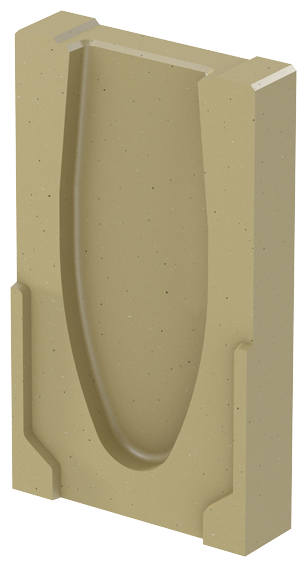

Tät gavel för rännans början

Passar till
  • RD 100 V
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Total längd 30 mm
  • Vikt: 1,9 kg

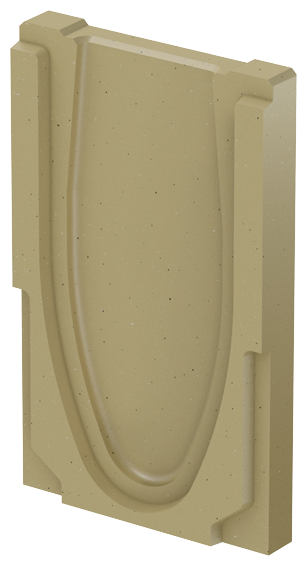

Tät gavel för rännans slut

Passar till
  • RD 100 V
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Total längd 40 mm
  • Vikt: 3,2 kg

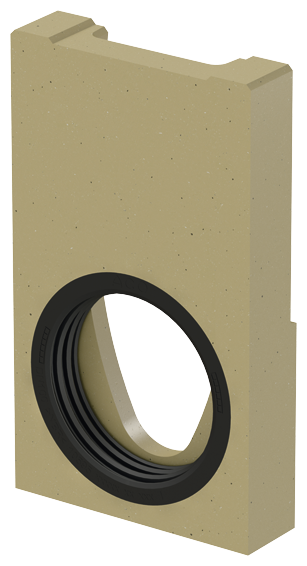

Tät gavel för rännans slut (LLD)

Passar till
  • RD 100 V
Beskrivning
  • Tillverkad i polymerbetong (natur)
  • Med integrerad läppringspackning (LLD) DN/OD 110 för horisontell, vätsketät röranslutning
  • Total längd 40 mm
  • Vikt: 2,8 kg

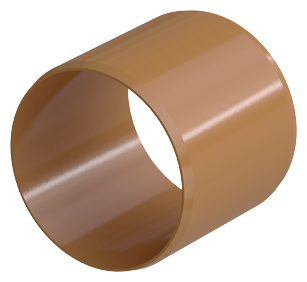

Rörstos

Beskrivning
  • Material: PVC
  • DN 100
  • Längd: 100 mm
  • Vikt: 0,1 kg

Polyesterhäftmassa

Passar till
  • För sammanfogning av förgjutet polymerbetongelement
Beskrivning
  • För limning på plats
  • Behållare 0.5 kg
  • Vikt: 0,9 kg
RSK-nr: 2919318
