ACO Sedised C

Referenser

Typ	Q bei 18 m³(m²h)	Q bei 10 m³(m²h)	Inlopp/utlopp DN	Innehåll totalt	Bassängvikt	Art. nr	Nedladdningar
Typ	[l/s]	[l/s]	[mm]	[l]	[kg]	Art. nr	Nedladdningar
4	3,9	2,2	110	900	2262,0	725290
4	3,9	2,2	160	900	2900,0	725255
6	5,7	3,1	110	1500	2862,0	725291
			160	1500	3850,0	725256
			200	1500	2860,0	725292
9	8,8	4,9	160	3000	4118,0	725293
			200	3000	3900,0	725257
			250	3000	4190,0	725294
12	12	6,7	200	5000	7220,0	725258
			250	5000	7220,0	725295
			315	5000	7220,0	725296
19	19	10,6	250	8000	5850,0	725259
			315	8000	7905,0	725297
			400	8000	7911,0	725298
29	28,6	15,9	315	10000	5500,0	725260
29	28,6	15,9	400	10000	15852,0	725299

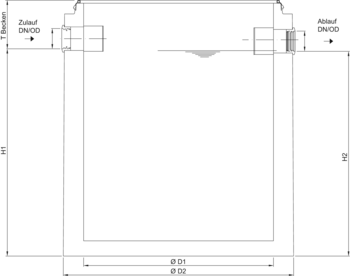

Typ	Art. nr						Montage 1 art.nr	Montage 2 art.nr	T_max
		H1	H2	D1	D2	T_bassäng			T_max
		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
4	725290	1360	1340	1000	1270	400	728040		5385
4	725255	1360	1340	1000	1270	690	728040		5380
6	725291	1480	1460	1200	1475	396	728041	728216	5380
6	725256	1455	1435	1200	1475	710	728041	728216	1010
6	725292	1500	1480	1200	1475	375	728041	728216	5360
9	725293	2000	1980	1500	1800	385	728042	728217	5370
9	725257	1455	1435	1200	1475	975	728042	728217	5400
9	725294	1930	1910	1500	1800	455	728042	728217	5440
12	725258	1440	1420	1500	1820	660	728043	728218	960
12	725295	2300	2280	1750	2070	545	728043	728218	5530
12	725296	2270	2250	1750	2070	575	728043	728218	5560
19	725259	1440	1420	1500	1820	540	728044	728219	5350
19	725297	2300	2285	2200	2440	540	728044	728219	5525
19	725298	2265	2245	2200	2440	580	728044	728219	5565
29	725260	2000	1980	2700	3000	675	728040		975
29	725299	2030	2010	2700	3000	925	728040		5910

Halsring

Halsring

Schaktring

Schaktring
