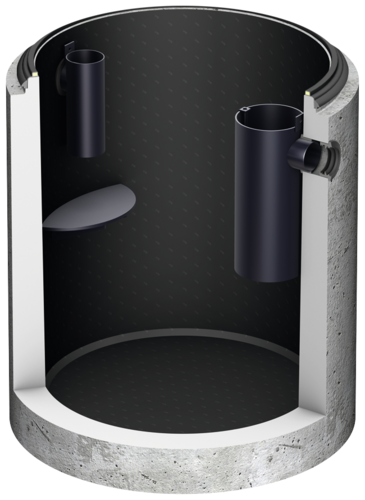

Lipumax C-FST inliner

Referenser

Nominell kapacitet	Inlopp/utlopp DN	Innehåll			Tyngsta enskilda komponent	Bassängvikt	Art. nr
	Inlopp/utlopp DN		Fettbehållare	Total	Tyngsta enskilda komponent	Bassängvikt
	[mm]	[l]	[l]	[l]	[kg]	[kg]
NS 1	110	100	215	480	1500,0	1464	723100
NS 2	110	200	215	710	1800,0	1760	723101
	110	400	215	915	2250,0	2275	723102
	160	400	190	915	2250,0	2285	723103
NS 4	110	800	320	1450	2800,0	2886	723104
NS 4	160	800	290	1425	2800,0	2886	723113
NS 7	160	700	290	1425	2800,0	2897	723105
NS 7	160	1400	400	2615	2800,0	4404	723106
NS 10	160	1000	400	2615	2800,0	4003	723107
NS 10	160	2000	400	3210	2800,0	4237	723108
NS 15	200	2000	850	3670	3800,0	6251	723109
NS 15	200	3000	650	4970	3800,0	6662	723110
NS 25	250	2500	1020	4890	3550,0	6670	723111
NS 25	250	5000	1120	7640	3550,0	7776	723112

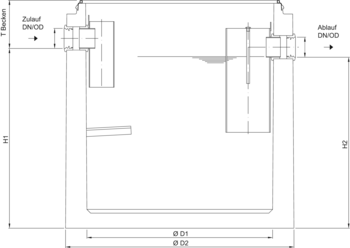

Nominell kapacitet	Inlopp/utlopp DN	Art. nr						Montage 1 art.nr	Montage 2 art.nr	Tmax
	Inlopp/utlopp DN		H1	H2	D1	D2	D			Tmax
	[mm]		[mm]	[mm]	[mm]	[mm]	[mm]			[mm]
NS 1	110	723100	830	760	1000	1270	335	728001		5320
NS 2	110	723101	1120	1050	1000	1270	365	728001		5350
	110	723102	1385	1315	1000	1270	375	728001		5360
	160	723103	1360	1290	1000	1270	400	728001		5385
NS 4	110	723104	1505	1435	1200	1475	395	728008	728223	5380
NS 4	160	723113	1480	1410	1200	1475	395	728008	728223	5380
NS 7	160	723105	1480	1410	1200	1475	395	728008	728223	5380
NS 7	160	723106	1670	1600	1500	1800	340	728018	728221	5325
NS 10	160	723107	1440	1370	1500	1800	370	728018	728221	5355
NS 10	160	723108	2035	1965	1500	1800	350	728018	728221	5335
NS 15	200	723109	1815	1745	1750	2070	430	728023	728228	5415
NS 15	200	723110	1700	1630	2200	2440	490	728030	728227	5475
NS 25	250	723111	1675	1605	2200	2440	515	728030	728227	5500
NS 25	250	723112	2280	2210	2200	2440	435	728030	728227	5420
