Lipator S-RM


Referenser

Nominell kapacitet	Nominell bredd	Innehåll totalt	Största komponent		Vikt		Art. nr	Nedladdningar
		Innehåll totalt	Diameter x höjd	Tyngsta enskilda komponent	Tom	Fullt
		[l]	[mm]	[kg]	[kg]	[kg]
NS 2	DN 100	220	750 x 880	50,0	150,0	370,0	7672.40.50
NS 2	DN 100	220	750 x 880	50,0	150,0	370,0	7672.40.10
NS 4	DN 100	480	980 x 450	45,0	190,0	670,0	7674.40.50
NS 4	DN 100	480	980 x 450	45,0	190,0	670,0	7674.40.10
NS 10	DN 150	1400	1500 x 650	95,0	300,0	1700,0	7680.40.50
NS 10	DN 150	1400	1500 x 650	95,0	300,0	1700,0	7680.40.10
NS 20	DN 200	2020	1750 x 780	120,0	360,0	2380,0	7690.40.50
NS 20	DN 200	2020	1750 x 780	120,0	360,0	2380,0	7690.40.10
NS 25	DN 200	2260	1750 x 780	120,0	360,0	2620,0	7695.40.50
NS 25	DN 200	2260	1750 x 780	120,0	360,0	2620,0	7695.40.10

Nominell kapacitet	Nominell bredd	Innehåll totalt	Största komponent		Vikt		Art. nr
Nominell kapacitet	Nominell bredd	Innehåll totalt	Diameter x höjd	Tyngsta enskilda komponent	Tom	Fullt	Art. nr
NS 2	DN 100	220 l	750 x 880 mm	50,0 kg	150,0 kg	370,0 kg	7672.40.50
NS 2	DN 100	220 l	750 x 880 mm	50,0 kg	150,0 kg	370,0 kg	7672.40.10
NS 4	DN 100	480 l	980 x 450 mm	45,0 kg	190,0 kg	670,0 kg	7674.40.50
NS 4	DN 100	480 l	980 x 450 mm	45,0 kg	190,0 kg	670,0 kg	7674.40.10
NS 10	DN 150	1400 l	1500 x 650 mm	95,0 kg	300,0 kg	1700,0 kg	7680.40.50
NS 10	DN 150	1400 l	1500 x 650 mm	95,0 kg	300,0 kg	1700,0 kg	7680.40.10
NS 20	DN 200	2020 l	1750 x 780 mm	120,0 kg	360,0 kg	2380,0 kg	7690.40.50
NS 20	DN 200	2020 l	1750 x 780 mm	120,0 kg	360,0 kg	2380,0 kg	7690.40.10
NS 25	DN 200	2260 l	1750 x 780 mm	120,0 kg	360,0 kg	2620,0 kg	7695.40.50
NS 25	DN 200	2260 l	1750 x 780 mm	120,0 kg	360,0 kg	2620,0 kg	7695.40.10

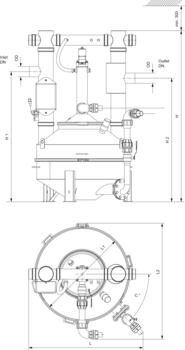

Skalritning

Nominell kapacitet
	L	L1	L2	L3	H	H1	H2
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
NS 2	1170	640	970	115	1700	1300	1230
NS 4	1240	980	1300	45	1850	1400	1330
NS 10	1710	1500	1670	45	2200	1800	1730
NS 20	1950	1750	1880	45	2320	1900	1830
NS 25	1950	1750	1880	45	2420	2000	1930

199125

Beskrivning

Produktfördelar
- Flexibelt montage
- "Knock-out" för anslutningar
- Lös monteringsram
Produkt information
- Standardkoppling
- Rostfri plåt AISI 304
- Lås med trekantsnyckel
- Enkelt att byta låscylinder till nyckelsystem
- Med konsol på insida lucka för styrskåp
Vikt: 6 kg

Item no.
199125

199126

Beskrivning

Produktfördelar
- Enkel att montera
- PLC för inställning av tid
- Dygnspåfyllning av vattenlås
Produkt information
- Monteras i tömningsskåp
- 230V, 10A
- Tydlig driftindikering
- Kapsling IP54, ABS
Vikt: 2 kg

Item no.
199126
