Lipator S-RA


Referenser

Nominell kapacitet	Nominell bredd	Innehåll totalt	Största komponent		Vikt		Art. nr	Nedladdningar
		Innehåll totalt	Diameter x höjd	Tyngsta enskilda komponent	Tom	Fullt
		[l]	[mm]	[kg]	[kg]	[kg]
NS 2	DN 100	220	880 x 750	50,0	220,0	440,0	7672.70.10
NS 4	DN 100	480	450 x 980	45,0	260,0	760,0	7674.70.10
NS 10	DN 150	1400	650 x 1500	95,0	370,0	1770,0	7680.70.10
NS 20	DN 200	2020	780 x 1750	120,0	430,0	2450,0	7690.70.10
NS 25	DN 200	2260	780 x 1750	120,0	430,0	2690,0	7695.70.10

Nominell kapacitet	Nominell bredd	Innehåll totalt	Största komponent		Vikt		Art. nr
Nominell kapacitet	Nominell bredd	Innehåll totalt	Diameter x höjd	Tyngsta enskilda komponent	Tom	Fullt	Art. nr
NS 2	DN 100	220 l	880 x 750 mm	50,0 kg	220,0 kg	440,0 kg	7672.70.10
NS 4	DN 100	480 l	450 x 980 mm	45,0 kg	260,0 kg	760,0 kg	7674.70.10
NS 10	DN 150	1400 l	650 x 1500 mm	95,0 kg	370,0 kg	1770,0 kg	7680.70.10
NS 20	DN 200	2020 l	780 x 1750 mm	120,0 kg	430,0 kg	2450,0 kg	7690.70.10
NS 25	DN 200	2260 l	780 x 1750 mm	120,0 kg	430,0 kg	2690,0 kg	7695.70.10

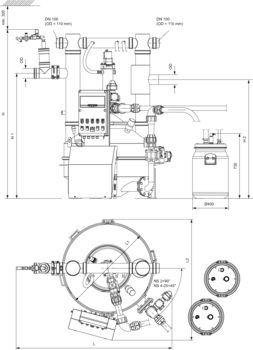

Skalritning

Nominell kapacitet
	L	L1	L2	H	H1	H2
	[mm]	[mm]	[mm]	[mm]	[mm]	[mm]
NS 2	1170	640	970	1700	1300	1230
NS 4	1240	980	1300	1850	1400	1330
NS 10	1710	1500	1670	2200	1800	1730
NS 20	1950	1750	1880	2320	1900	1830
NS 25	1950	1750	1880	2420	2000	1930

199125

Beskrivning

Produktfördelar
- Flexibelt montage
- "Knock-out" för anslutningar
- Lös monteringsram
Produkt information
- Standardkoppling
- Rostfri plåt AISI 304
- Lås med trekantsnyckel
- Enkelt att byta låscylinder till nyckelsystem
- Med konsol på insida lucka för styrskåp
Vikt: 6 kg

Item no.
199125

199126

Beskrivning

Produktfördelar
- Enkel att montera
- PLC för inställning av tid
- Dygnspåfyllning av vattenlås
Produkt information
- Monteras i tömningsskåp
- 230V, 10A
- Tydlig driftindikering
- Kapsling IP54, ABS
Vikt: 2 kg

Item no.
199126
